矿用本安型Wi-Fi6无线基站主板,符合煤矿安全规范和802.11a/b/g/n/ac/ax标准的无线网络设备。

Wi-Fi6无线基站主板,符合802.11ax标准,是同时工作在2.4/5.8GHz频段的一款千兆、大功率、多射频,支持空中速率高达3000Mbps,支持胖/AP模式和MESH模式,可独立工作也可通过智能无线接入控制器进行集中管理。


功能

  采用高通(Qualcomm)高性能802.11ax芯片,最高速率可达3000Mbps

  4电口WAN/LAN2光口,单本安电路设计;

  组网灵活:支持AP模式、MESH模式工作模式;

  高速率:拥有2.4GHz 600Mbps5.8GHz 2400Mbps的传输速率;

  高并发:支持上下行 MU-MIMO(多用户多进多出),上下行 OFDMA(正交频分多址),提升高密度部署场景下的并发能力和终端平均速率;高密部署与接入环境下,单一用户的平均速率提升至802.11n6倍,双射频并发数256个用户;

  低干扰:支持空间复用技术 (SR),该技术可以实现高密场景环境下的信道复用,更大缓解实际网络部署中同频干扰的影响,提升接入容量和稳定性;

  低功耗:节电管理技术 TWT(目标唤醒时间),减少电池消耗并改善电池续航表现;

  无缝漫游:采用802.11k/v/r快速漫游协议技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游;

  集中统一管理:通过云AC集中统一管理,无需专业化的培训即可使用,并提供实时的设备状态检测、用户管理、流量统计、故障发现、远程固件更新等功能;

  网络安全:提供了丰富的网络安全特性,支持WEPWPAWPA2WPA-PSKWPA2-PSK等无线链路认证、加密方式,具有SSID隐藏、用户隔离、MAC地址过滤、防ARP攻击、用户带宽限制等多种安全策略。可结合后台认证系统、计费系统、安全准入系统实现对用户的接入管理控制,有效保护无线网络及接入用户的安全;

  本安电路设计:物料采用工业级元器件,工作温度-40+75度,电源输入电容小于27UF,二级防反二极管,电源输入缓冲设计,输出二级可控硅保护,符合煤安本质安全认证要求。

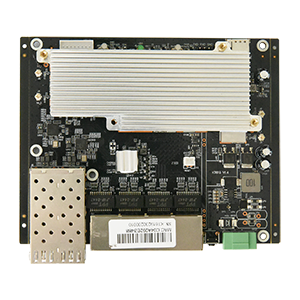

WiFi6本安型主板

主芯片

Qualcomm IPQ5018+QCA8337+IPQ6102

Wi-Fi频率

2.42.4835GHz5.155.850GHz

内存/Flash

256MB DDR3, 128MB NAND FLASH

RF功率输出

24dBm (2.4GHz max) / 24dBm (5GHz max)

2.4GHz & 5GHz双频并发,天线x4IPEX一代)

接收灵敏度2.4G

802.11b -93dBm @ 1Mbps -91dBm @ 11Mbps

802.11g -93dBm @ 6Mbps -78dBm @ 54Mbps

802.11n -90dBm @ MCS0 -73dBm @ MCS7

802.11ac-70dBm@MCS7 HT40

802.11ax-60dBm@MCS11 HT40

接收灵敏度5.8G

802.11a-93dBm @ 6Mbps - 78dBm @ 54Mbps

 802.11n -90dBm @ MCS0 -73dBm @ MCS7

802.11ac-72dBm@MCS7 HT40

802.11ax-56dBm@MCS11 HT80

发射功率

802.11b

1Mbps

24+/-2 dBm

802.11g

6Mbps

24+/-2 dBm

54Mbps

23+/-2 dBm

802.11n 2.4G

MCS 0

27+/-2 dBm

MCS 7

24+/-2 dBm

MCS11

24+/-2 dBm

802.11a

6Mbps

24+/-2 dBm

54Mbps

22+/-2 dBm

802.11n 5.8G

MCS 0

27+/-2 dBm

MCS 7

25+/-2 dBm

802.11ac 5.8G

MCS9

22+/-2 dBm

802.11ax 5.8G

MCS11

20+/-2 dBm

调制方式

DBPSKDQPSKCCKOFDM16-QAM64-QAM256-QAM1024-QAM

数据和工作参数

自动速率选择

574Mbps@2.4G(11ax, 40MHz, 1024QAM, 2*2 MIMO)

+2402Mbps@5G(11ax, 160MHz, 1024QAM, 2*2 MIMO)

标准

IEEE 802.11a/n/ac/ax & 802.11b/g/n/axIEEE 802.3uIEEE 802.3af/at

支持的协议

CSMA/CATCP/IPIPX/SPXNetBEUIDHCPNDIS3NDIS4NDIS5

LAN/WAN

410/100/1000/自适应WAN/LAN

210/100/1000/自适应光口

电源

1、凤凰端子供电:DC 9-36V 防反接(使用2pin间距3.81的端子,1脚为电源正极,2脚为电源负极)

2POE供电:其中一个LAN口可以可选支持POE供电,需要焊PD模块(可选)

功耗

最大18W,平均不超过14.4W

LED指示灯

电源指示灯*1

工作状态灯*1( 闪烁表示工作正常)

WiFi状态灯*22.4GHz状态*1 + 5.8GHz状态*1

有线口/光口SFP状态灯*1(闪烁表示有线连接正常)

LED支持2.0排针端子,可以拉线外置LED点亮

按键

1Reset复位键(按住5秒复位)(要预留两PIN端子引出)

环境和物理性能

工作温度(℃)

-4080

储存温度(℃)

-4085

湿度(非浓缩)

5% 95%RH 不凝结

天线

IPEX1代)型座,50Ω

重量g

120

尺寸mm

85×135×14
