4G+WiFi系统的整体架构主要由4G核心语音交换机、4G综合业务平台、触摸屏调度台、网管服务器、录音服务器、网络交换机、地面基站控制器、地面大功率基站、井下多功能基站、无线手机、本安型隔爆电源、光缆等组成。每部无线手机设置自己的电话号码,无线基站只作为无线接入点,可以方便布置在需要的区域。同时,地面调度系统可以对所有手机用户呼叫进行录音,以备事后检查。

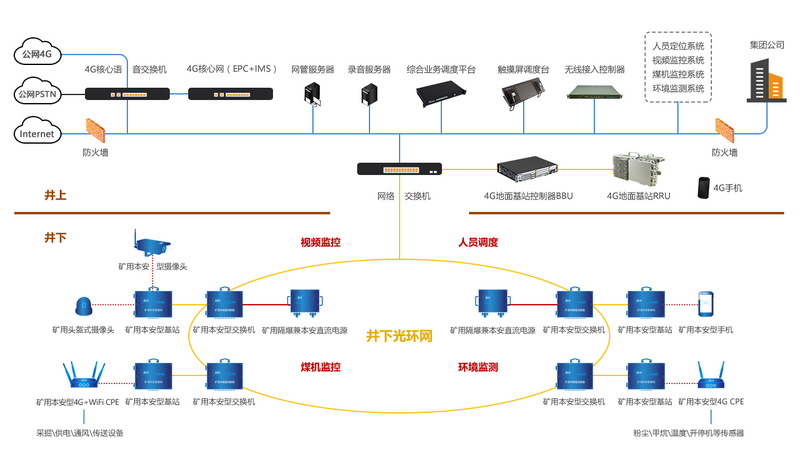

系统结构多样,组网灵活,兼容性强,根据煤矿的现状,现选择光纤组网的方式来完成数据链路的传输,系统架构图如下所示:


主要设备说明:系统可以实现4GWiFi信号的同步覆盖,基站自身具有千兆模块,可以自组环;同时基站附近摄像仪可就近通过网线接入基站,完成数据传输,也支持4GWiFi无线摄像仪的接入;基站可具备can接口,直接与现有井下广播分站通过can总线进行接入,实现井下的融合;系统同时支持地面的融合,实现一体化调度。


核心网设备:核心网设备由4G核心语音交换机和4G综合业务平台组成,将分布在各个区域员工的语音和数据集成在一个网络进行通信,对系统内无线手机、语音网关下的固定电话一体化调度功能,支持井上、井下移动电话漫游通话。并能够通过数字中继或二线中继对接等方式使传统的调度电话系统融入到无线通信网络中,实现无线调度通信与有线调度通信、行政通信等多类电话的互联互通。

支持通过数字中继、SIP中继,环路中继模式与矿方的其他通信系统实现互通与对接。

支持号码绑定功能:可实现系统内4G手机同4G手机、4G手机同固定电话、固定电话与固定电话机,自由交换,相互通话;

支持电话来电显示、呼叫等待、转移、短信息等功能;

支持紧急呼叫业务、三方通话、主叫号码显示、呼入呼出限制;

支持直通电话、本机号码查询、系统时间查询、未接电话查询等功能;

支持呼叫、强挂、强插、强拆、代答、保持、转接、监听、群呼,可视通话等功能;同时具有录音、会议等调度功能。


网管服务器:系统的专业网管软件可以对网内的不同调度机统一网管配置,同时强大的运行日志,可以清楚记录设备的运行和操作状态,大大降低运行维护的成本,具备系统管理、分组管理、帐号管理、权限管理等功能;井下基站的日常维护与管理。同时还能够有效地将音频、视频和数据业务综合起来,能为用户提供完善的多媒体(音频/视频/数据)业务解决方案。

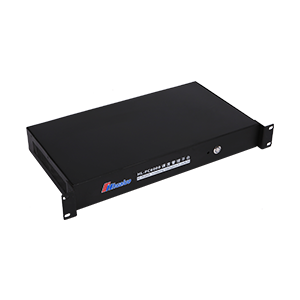

录音服务器:录音服务器采用全数字录音,音质采用G.711标准,是电信级通话音质;能对系统内所有分机、环路中继及数字中继进行实时在线录音;采用大容量硬盘作为存储介质,录音时间长达18000小时以上。

采用WEB登陆在线录音系统的访问方式,查询通话记录和录音文件的播放,能按时间和分机号进行查寻、播放任意时段的历史语音数据。软件界面使用中文显示,功能完善,操作方便,同时支持多用户同时登入,录音程序管理维护方便,具有录音文件定期自动删除和自溢删除功能。



触摸屏调度台:具备调度台电话监控功能,能够通过图标颜色和文字指示出用户状态,包括呼入、呼出、通话时长等多种状态。

调度功能:呼叫、接听、转接、代答、保持、强挂、强拆、强插、监听、临时会议、会议等调度功能;


网络交换机4G地面大功率基站 、矿用本安型无线基站通过光缆级联后就近接入光端机,光端机通过光纤与地面交换机进行连接;

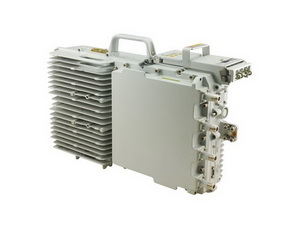

地面无线基站:地面由地面无线基站控制器RW-BBU70和地面大功率基站RW-RRU70组成,无线通信基站用于地面4G无线信号的覆盖,通过光纤连接到机房交换机内;

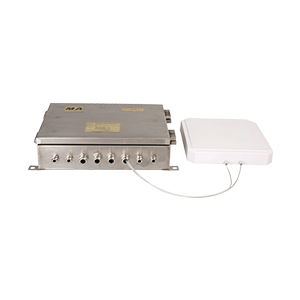

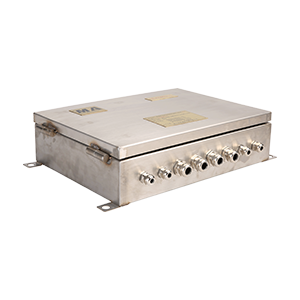

井下无线基站:向上提供千兆以太网接口,向下通过LTE协议与无线数据采集终端设备进行数据通信;

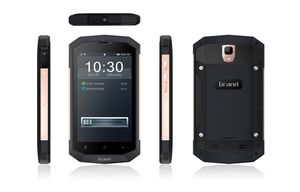

移动终端:矿用本安型手机 KT579-S,用于语音、视频通话。可以安装各类矿用手机软件APP,作为扩展应用;

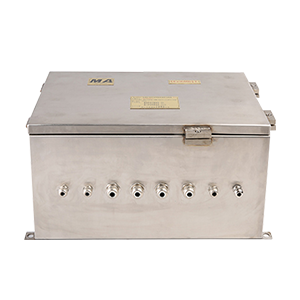

电源:矿用隔爆兼本安型直流稳压电源KDY660/12B,为井下基站供电,并保证2个小时的电源后备,具备电源管理功能。



无线控制器(可选)专为电信运营商、中小企业和商家打造的软硬一体化的可管理、可运营、可扩展的商业级智能无线云接入及运营平台,可以提供符合802.11a/b/g/n/ac 标准的无线云AP(可选150/300/600/750/1200/1750Mbps)、车载Wi-Fi(可选300/750Mbps)、Wi-Fi探针;支持集中管理、认证管理、营销管理、溯源管理、探测管理、计费管理、定位管理、广告和内容运营、社交平台运营、大数据分析为一体,具有覆盖信号强,接收灵敏度高,覆盖距离远等特点

    矿用无线AP:2.4GHz 300Mbps 矿用无线AP(煤矿行业、井下通信专用,煤矿漫游固件,三防处理)




    矿用无线类:矿用无线通信系统、矿用安全数字广播系统、矿用千兆工业以太网及综合自动化等一系列满足煤矿自动化、信息化发展需要的产品行业定制类无线产品。矿用4G无线通信产品,获得了防爆证MA矿用证书
