Redwave®虹联REDLink®系列RW5800NH1-AC200mW电信级无线AP网桥工作在5.8GHz频段,采用11ac技术1x1单发单收无线架构,支持空中速率高达600Mbps,支持网桥模式(点对点PTP、点对多点PTMP)和漫游AP模式,网桥模式可将分布于不同地点和不同建筑物之间的局域网连接起来,漫游AP模式支持在不同AP间的高速无缝漫游,是真正实现高性能、多功能平台的经济型无线设备。



 室外型无线AP网桥采用室外防水设计,具有工作稳定,传输速率高,接收灵敏度高,覆盖距离远,适应各类环境等特点,适用于连锁企业、酒店宾馆、商业、银行、医疗、景区、学校等室外场所。

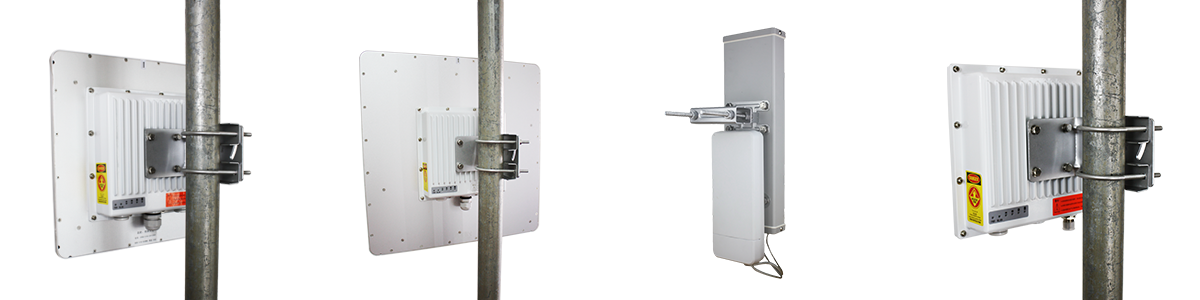

 本产品分为带内置10dBi(5810V)、16dBi(5816VA、5816VB5816VC)、23dBi(5823V)、27dBi(5827V)、18/17/16dBi  (RW5800NH1-AC-I-P-60/90/120V)扇区天线和不带内置天线(RW5800NH1-AC-EV)五种类型,以适应不同应用场景的不同要求。






室外型特点

  采用高通(Qualcomm)高性能802.11ac 1x1 MIMO芯片,最高速率可达450Mbps;

  组网灵活:支持网桥模式漫游AP模式等多种工作模式;

  网桥模式支持WQS无线快速配置功能(Wirless Quick Setup,无需设置,一“按”即通)

  超高传输速率:拥有2.4GHz 150Mbps、5.8GHz 433Mbps的传输速率;

  大功率设计:高达2.4GHz 500mW、5.8GHz 200mW的输出功率,特别适合远距离覆盖和传输;

  并发优势:漫游AP模式时,单射频并发数64个用户,双射频并发数128个用户;

  无缝漫游:采用了独有的快速切换通信技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游;

  多重安全措施:支持WEP加密64/128 bitsWPAWPA2802.1x

  现场频谱扫描软件:可以扫描5.8GHz全频段,并给出信号强度、具体频点、信道,方便工程调试;

  信道频宽:通过软件可控每个信道的频宽10MHz20MHz40MHz,有效利用频点资源,优化无线链路,特别有利于大规模的视频数据传输业务;

  带宽管理:带宽控制以1k为单位,具有完善的QoS服务品质保障;

  天线校整:无线链接LED指示灯和WEB界面自动显示接收电平值,方便工程施工、测试;

  IP工具软件:当您忘记无线设备IP地址时,可以用(APU)工具软件搜索设备的IP地址;

  网络管理:中英文WEB管理或TR069集中管理(*软件许可License);

  多网口设计、更利于多种应用的扩展;

  支持802.3af PoE供电(24V48V PoE可选),方便施工与维护;

  室外型防风、防雨、防晒、防尘、防震以及散热设计。


技术规格

室外型一体

室外型分体

主芯片

QCA9531550MHz+PASKY651745.8GQCA9887

内存/Flash

64MB DDR RAM16MB

频段和信道

2.42.835GHz5.15.8GHz z

RF功率输出

2.4G27dBm5.8G23dBm

2.4G接收灵敏度

802.11n_HT40

802.11n_HT20

802.11n_11g

802.11n_11b

-93dBm @MCS0

-94dBm @MCS0

-94dBm @6Mbps

-95dBm @1Mbps

-68dBm @MCS7

70dBm @MCS7

-72dBm @54Mbps

-85dBm @11Mbps

2.4G发射功率

802.11n_HT40

802.11n_HT20

802.11n_11g

802.11n_11b

28dBm @MCS0

28dBm @MCS0

28dBm @6Mbps

28dBm @1Mbps

26dBm @MCS7

26dBm @MCS7

27dBm @54Mbps

27dBm @11Mbps

5.8G接收灵敏度

450M -68dBm@10% PER

108M-68dBm@10% PER54M-68dBm@10% PER

11M-85dBm@8% PER6M-88dBm@10% PER1M-90dBm@8% PER

调制方式

DBPSKDQPSKCCKOFDM16-QAM64-QAM

数据和工作参数

自动速率选择

802.11ac6.5-433Mbps802.11b11/5.5/2/1Mbps

802.11g108/54/48/36/24/18/12/9/6Mbps

标准

IEEE802.11acIEEE802.11gIEEE802.11bIEEE 802.3uIEEE 802.3af

支持的协议

CSMA/CATCP/IPIPX/SPXNetBEUIDHCPNDIS3NDIS4NDIS5

基于Web管理

支持

*TR069

软件许可License

安全性

MAC 地址控制

支持

加密

WEP 加密64/128 bitsWPAWPA2802.1x

指示灯说明

电源状态指示灯、WLAN 指示灯

4个无线链接LED指示灯

LAN/WAN

110/100 BaseT RJ45LAN

110/100 BaseT RJ45WAN

110/100 BaseT RJ45 LAN /WAN

电源

24V POE供电(可选48V

环境和物理性能

工作温度

-3565℃

储存温度

-5080℃

湿度(非浓缩)

95%(非凝结)

天线

内置6010dBi天线

内置6016dBi天线

内置1223dBi平板定向天线

内置927dBi平板定向天线

内置60/90/12018/17/16dBi天线

分体外接型:N型座,50Ω

重量

5810V0.7kg

5816V::0.9kg

5823V3.4kg

5827V5.4kg

背挂型:4.5kg

分体外接型:2.5kg

尺寸mm

5810V197*110*59

5816VA240*110*52

5816VB265*120*83

5816VC200*75

5823V320*320*75

5827V450*450*75

背挂型:950*128*56

分体外接型:210*210*75

安裝固定mm

5810VU形抱箍(4063mm

5816VA/B:尼龙扎带2条(350mm

5816VCU形抱箍(4063mm

5823VU形夹码抱杆直径:3050

5827VU形夹码抱杆直径:3050

背挂型:U形夹码抱杆直径:3575

U形夹码抱杆抱杆直径:3050
