Redwave®虹联REDMAX®系列RW5800ND2400mW电信级无线网桥工作在5.8GHz频段,采用11N技术2x2双发双收无线架构,支持空中速率高达300Mbps,专有的TDMA Polling技术和具有先进的抗邻区(Inter-Cell)互扰能力,支持点对点(PTP)和点对多点(PTMP)的网络结构,可将分布于不同地点和不同建筑物之间的局域网连接起来,特别适合安防行业的无线视频监控和城市郊区或农村地区的无线宽带接入。

 室外型无线网桥采用室外防水设计,具有工作稳定,传输速率高,接收灵敏度高,覆盖距离远,适应各类环境等特点,特别适合安防行业的无线视频监控和城市郊区或农村地区的无线宽带接入。

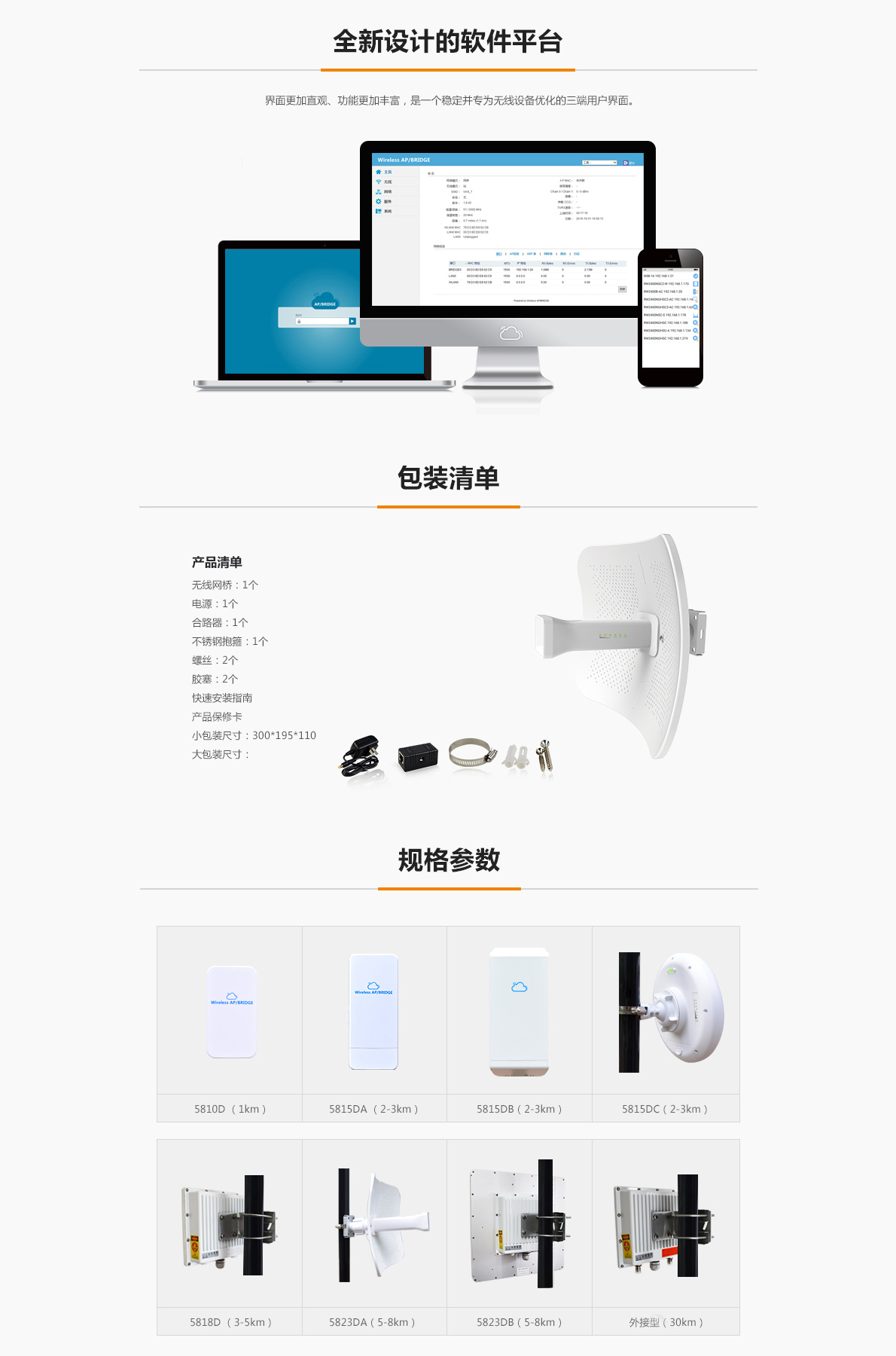

本产品分为带内置10dBi(5810D)、15dBi(5815DA、5815DB、5815DC)、18dBi(5818D)、23dBi(5823DA、5823DB)、18/17/16dBi  (RW5800ND2-I-P-60/90/120D)扇区天线和不带内置天线(RW5800ND2-ED)五种类型,以适应不同应用场景的不同要求。






特点

●  采用高通(Qualcomm)高性能802.11n 2x2 MIMO芯片,最高速率可达300Mbps;
●  组网灵活:支持AP WDS、Station WDS、AP、Station等应用模式;
●  网桥模式支持WQS无线快速配置功能(Wirless Quick Setup,无需设置,一“按”即通);

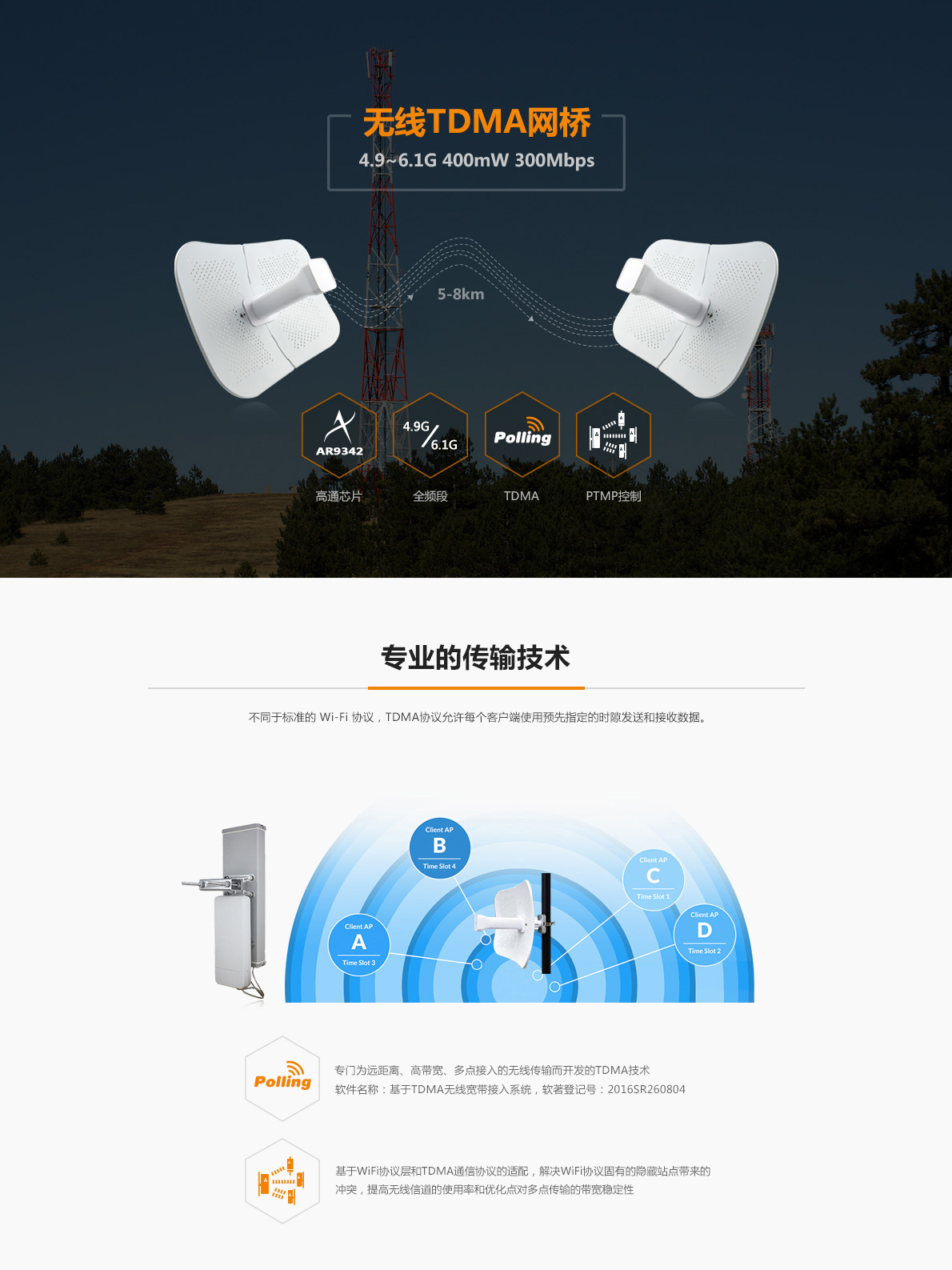

●  专有的TDMA Polling技术,具有先进的抗邻区(Inter-Cell)互扰能力和在点对多点(PTMP)连接时也具备高吞吐量、低延时能力;
●  大功率设计:高达400mW的输出功率,特别适合远距离覆盖和传输;
●  并发优势:漫游AP模式时,单射频并发数64个用户;
●  无缝漫游:采用了独有的快速切换通信技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游;
●  多重安全措施:支持WEP加密64/128 bits、WPA、WPA2、802.1x;
●  现场频谱扫描软件:可以扫描5.8GHz全频段,并给出信号强度、具体频点、信道,方便工程调试;

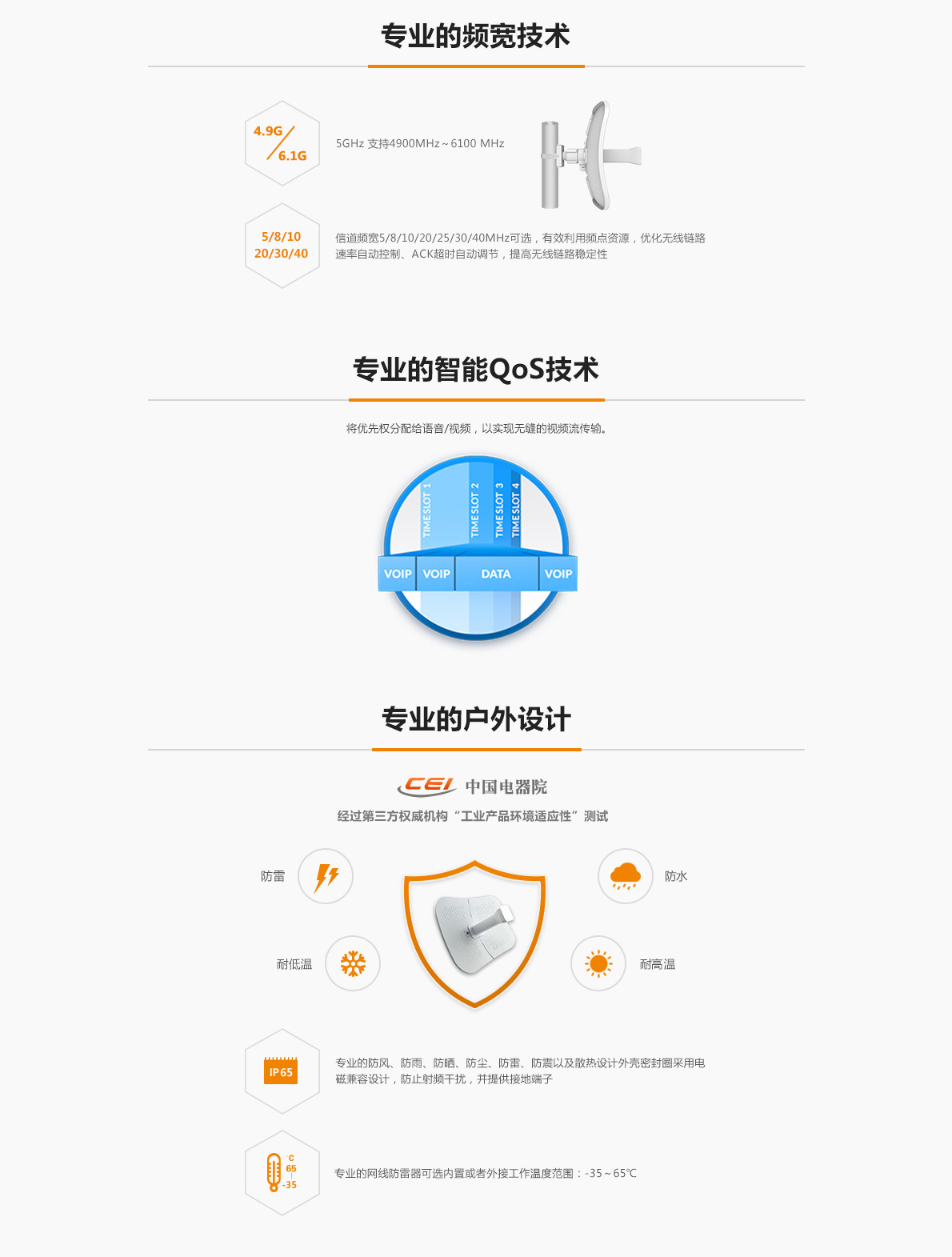

●  信道频宽:通过软件可控每个信道的频宽5MHz、10MHz 、20MHz 、40MHz,有效利用频点资源,优化无线链路,特别有利于大规模的视频数据传输业务;
●  带宽管理:带宽控制以1k为单位,具有完善的QoS服务品质保障;
●  天线校整:无线链接LED指示灯和WEB界面自动显示接收电平值,方便工程施工、测试;
●  IP工具软件:当您忘记无线设备IP地址时,可以用(APU)工具软件搜索设备的IP地址;
●  支持802.3af PoE供电(24V和48V PoE可选),方便施工与维护;
●  网络管理:基于WEB远程管理或SNMP集中管理;
●  室外型防风、防雨、防晒、防尘、防震以及散热设计。

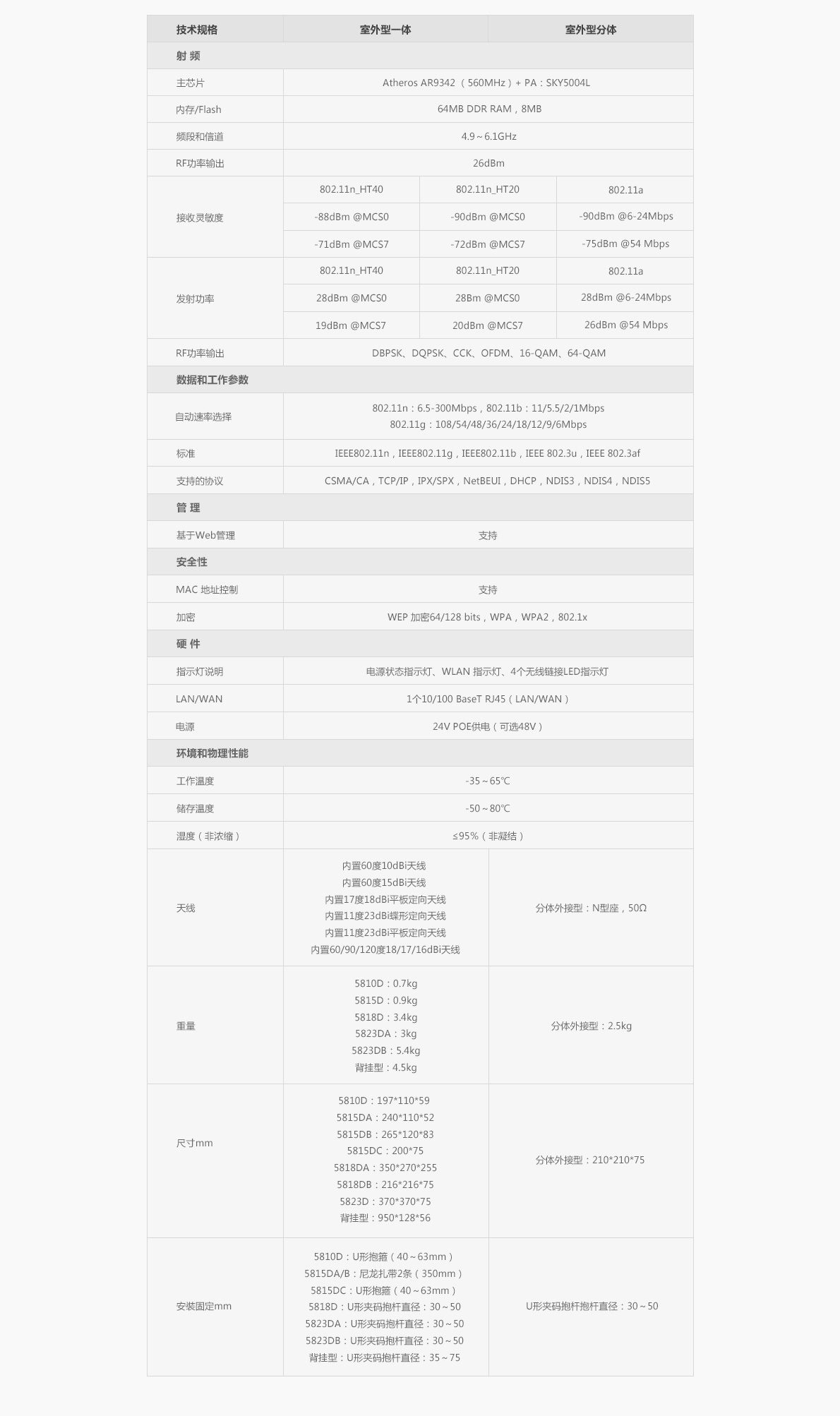

技术规格

室外型一体

室外型分体

主芯片

Atheros AR9342 560MHz+ PASKY5004L

内存/Flash

64MB DDR RAM8MB

频段和信道

5.15.8GHz

RF功率输出

26dBm

接收灵敏度

802.11n_HT40

802.11n_HT20

802.11a

-88dBm @MCS0

-90dBm @MCS0

-90dBm @6-24Mbps

-71dBm @MCS7

-72dBm @MCS7

-75dBm @54 Mbps

发射功率

802.11n_HT40

802.11n_HT20

802.11a

28dBm @MCS0

28Bm @MCS0

28dBm @6-24Mbps

19dBm @MCS7

20dBm @MCS7

26dBm @54 Mbps

调制方式

DBPSKDQPSKCCKOFDM16-QAM64-QAM

数据和工作参数

自动速率选择

802.11n6.5-300Mbps802.11b11/5.5/2/1Mbps

802.11g108/54/48/36/24/18/12/9/6Mbps

标准

IEEE802.11nIEEE802.11gIEEE802.11bIEEE 802.3uIEEE 802.3af

支持的协议

CSMA/CATCP/IPIPX/SPXNetBEUIDHCPNDIS3NDIS4NDIS5

基于Web管理

支持

安全性

MAC 地址控制

支持

加密

WEP 加密64/128 bitsWPAWPA2802.1x

指示灯说明

电源状态指示灯、WLAN 指示灯

4个无线链接LED指示灯

LAN/WAN

110/100 BaseT RJ45LAN/WAN

电源

24V POE供电(可选48V

环境和物理性能

工作温度

-3565℃

储存温度

-5080℃

湿度(非浓缩)

95%(非凝结)

天线

内置6010dBi天线

内置6015dBi天线

内置1718dBi平板定向天线

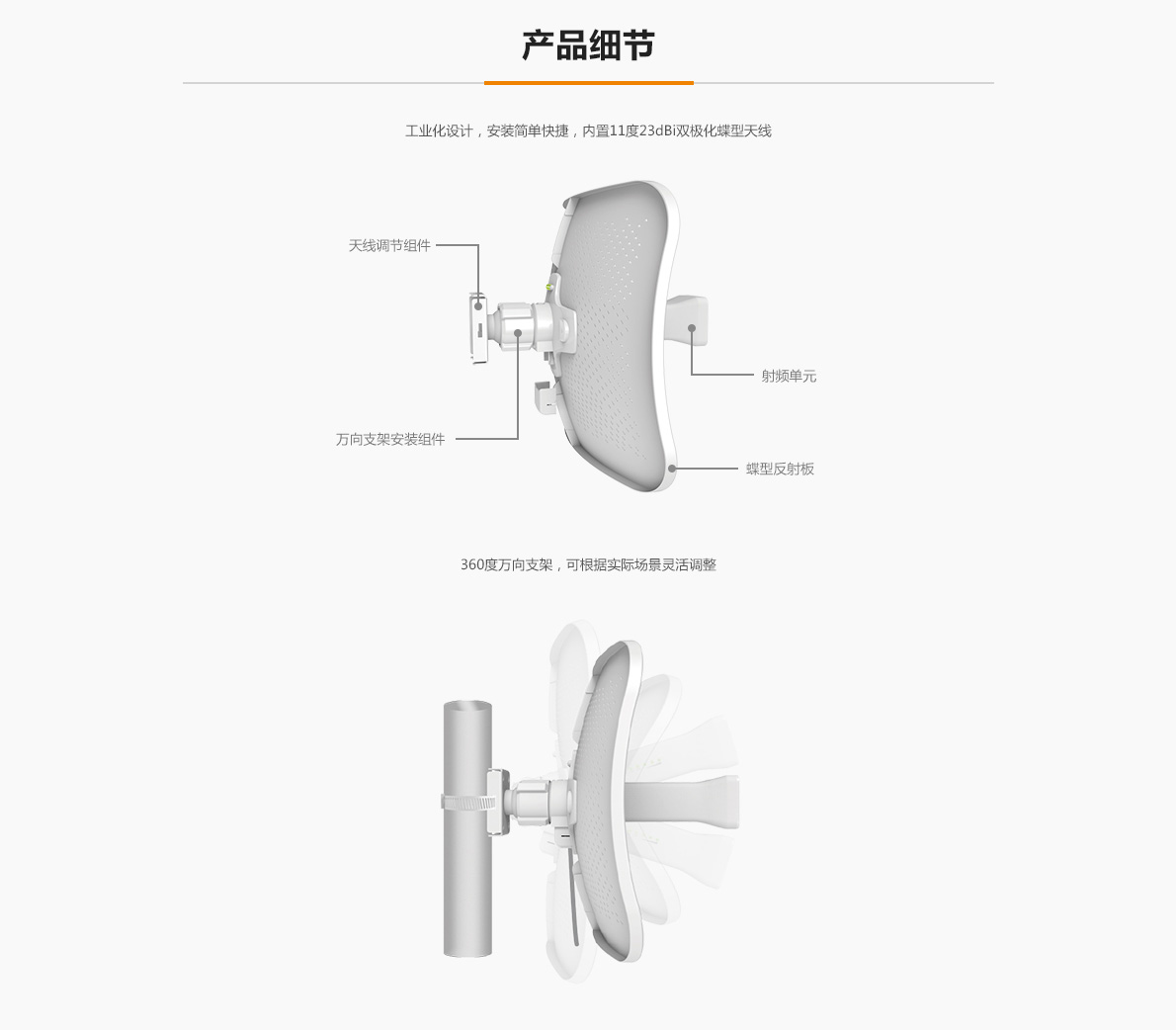

内置1123dBi蝶形定向天线

内置1123dBi平板定向天线

内置60/90/12018/17/16dBi天线

分体外接型:N型座,50Ω

重量

5810D0.7kg

5815D0.9kg

5818D3.4kg

5823DA3kg

5823DB5.4kg

背挂型:4.5kg

分体外接型:2.5kg

尺寸mm

5810D197*110*59

5815DA240*110*52

5815DB265*120*83

5815DC200*75

5818DA350*270*255

5818DB216*216*75

5823D370*370*75

背挂型:950*128*56

分体外接型:210*210*75

安裝固定mm

5810DU形抱箍(4063mm

5815DA/B:尼龙扎带2条(350mm

5815DCU形抱箍(4063mm

5818DU形夹码抱杆直径:3050

5823DAU形夹码抱杆直径:3050

5823DBU形夹码抱杆直径:3050

背挂型:U形夹码抱杆直径:3575

U形夹码抱杆抱杆直径:3050
