Redwave_宿舍无线覆盖解决方案

2017-06-26 19:05:19

产品关键词:无线云APWi-Fi计费系统,微信吸粉、Wi-Fi客流分析系统,Wi-Fi考勤系统,Wi-Fi巡更系统。



行业应用关键词:宿舍Wi-Fi、工地Wi-Fi、公寓Wi-Fi、学校Wi-Fi、工厂Wi-Fi、工业园Wi-Fi、科技园Wi-Fi,产业园区等集体性、高密集的宿舍及生活区无线覆盖。



背景图学校



方案背景

宿舍作为在校学生、工地工人、公司员工学习工作之余的主要休息娱乐场所,在生活中占用举足轻重的地位。而随着手机、笔记本、IPAD等各种各样无线终端的普及,宿舍环境对无线网络的迫切需求愈发凸显,提供优质的无线网络环境,可以极大的丰富学生、工人、公司员工的生活,从而有效提高对学校、工地、公司的认同感。



需求分析

    宿舍无线覆盖的需求分析如下:

1、卫生间、上下铺位等均需无线全覆盖,无盲区;

3、需满足无线终端移动过程中自动切换接入点,网络不断线,即无线漫游;

4、支持满足后续WEB认证,短信认证,微信认证等多样化认证要求;

5、布局简洁,无线云APP外形应美观大方,需支持PoE供电,满足消防及布线需求;

6、无线云AP支持统一管理、配置,并实时监控各云AP工作状态,运维简便。



方案设计

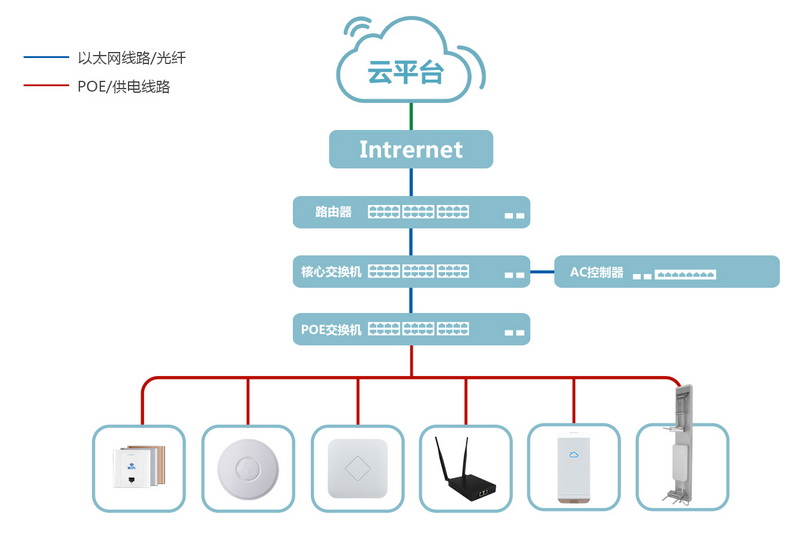

一、网络拓扑

方案采用虹联无线的智能无线云AP和智能无线运营平台两部分组成,智能无线运营云平台是Redwave虹联公司独立自主研发,专为电信运营商、中小企业和商家打造的软硬一体化的可管理、可运营、可扩展的商业级智能无线运营云平台,支持集中管理、认证管理、营销管理、溯源管理、探测管理、计费管理、定位管理、广告和内容运营、社交平台运营、大数据分析为一体的运营平台。

智能无线云APRedwave虹联公司独立自主研发,可以提供符合802.11a/b/g/n/ac 标准的适应各种应用场景的无线云AP


详细智能无线运营云平台可以浏览《Redwave_智能无线运营云平台系统》文档

二、业务开通流程

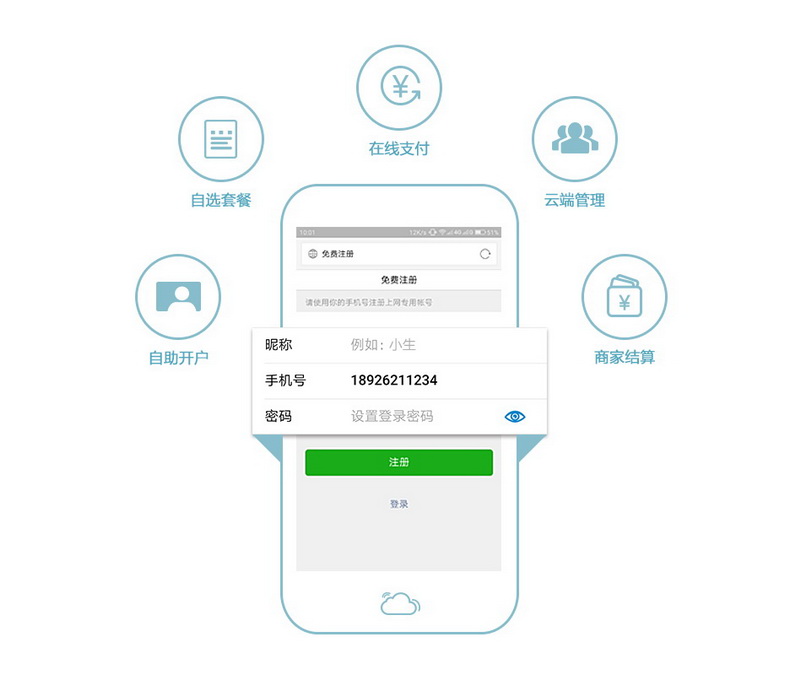

前端自动开户、在线支付流程


详细的计费认证可以浏览《Redwave_智能无线运营云平台系统之认证流程》文档

三、设计原则

无线系统覆盖遵循以下几个原则:

1IEEE 802.11国际标准

2、国家无线电管理委员会有关规定:

工作频段:我国国家无线电管理委员会分配给 ISM 系统的频带为2.4GHz2400.02483.5MHZ,本项目室内WLAN接入系统将采用上述频段。

3REDWAVE公司产品用户手册

4、传输、覆盖区域的建筑平面图

5、设计技术指标

1)、无线覆盖区内可接通率:要求在无线覆盖区内的 95%位置,99%的时间无线网卡可接入网络。

2)、无线覆盖边缘场强:≥ -75dBm



6、无线AP覆盖范围考虑

无线云AP的覆盖范围与安装位置、实际环境的关系非常大,以下信息供参考:

    吸顶无线AP:覆盖周边46个房间/宿舍,或半径15米左右的范围,适合安装在相对环境空旷、层高不低于3米的环境。因安装方式的特性,容易产生无线盲点。

    面板无线AP:覆盖周边12个房间/宿舍,12道墙的空间,无线覆盖效果较好。



1)、无隔墙阻挡的空间

无隔墙阻挡的空间传播模式暂采用自由空间传播模式进行无线覆盖区预测。一般室内500mW发射功率AP为覆盖具体为120平米,

2)、有隔墙阻挡的空间

一个AP覆盖多个有隔墙阻挡的空间的传播模式暂采用自由空间模式结合障碍物损耗进行相关预测。根据实验室测试结果和实际经验,对2.4GHz无线信号的阻挡情况如下表所示:

材质类型

混凝土墙

混凝土楼板

石膏天花板

玻璃

衰减(dB

1015

1015

8

5



7、无线AP接入容量考虑

在无干扰环境中,根据实测结果,单个AP 频段带宽在20MHz2.4GHz5GHz两个频段都可以满足至少各2530个手机同时看视频。但是在实际组网情况下,由于5.8GHz频段相比2.4GHz频段拥有更多无线技术和资源上的优势,5.8GHz频段的整体带机量会更大,所以在有高带机量需求的情况下,建议选择双频无线云AP



8、无线AP射频规划

无线AP射频规划包括频率规划、信道功率规划两部分。

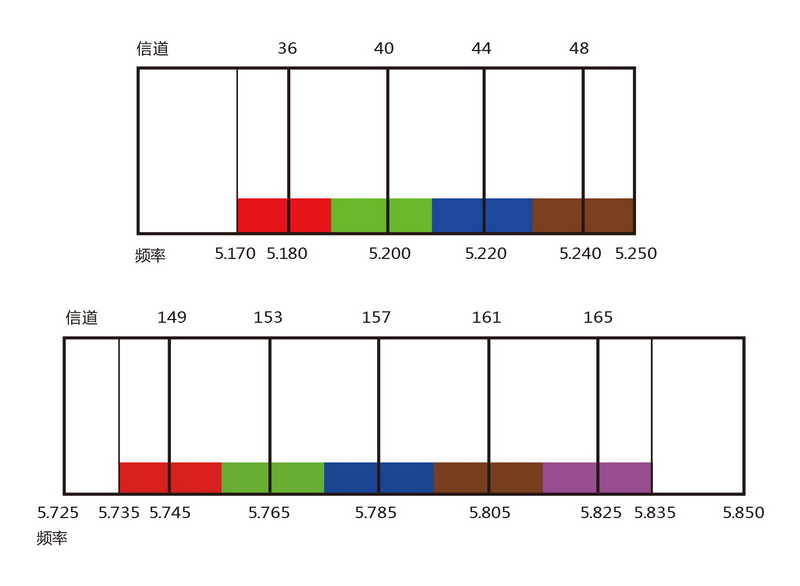

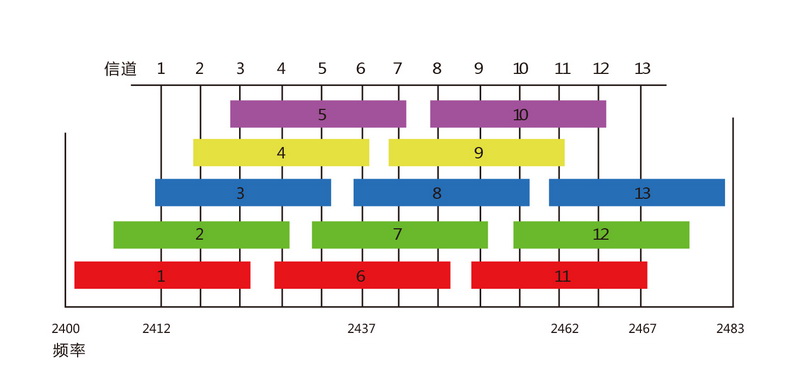

在频段带宽为20MHz的条件下,在2.4G频段,1611 信道理论相互不会干扰;5G频段36404448149153157161165 信道理论相互不干扰。工程完成后,配置过程需要根据AP的安装位置,手动指定各个AP的无线信道。



AP的信道根据蜂窝结构的原则,采用不同信道避免同频干扰,根据现场实际环境划分。经过合理的布点及天线控制,剔除洗手间、楼梯间、机房等盲区,将整个覆盖区域形成一个无线整体,保证边缘区域信号强度在-75dBm以上,同时,AP采用不同信道,形成平面结构上的蜂窝状无线网络,各个AP即独立工作,又是统一整体,实现漫游切换,网内查找等多种无线应用;对于楼层结构相同且AP布点位置相同的楼层,上下楼层之间将AP位置进行错落布置,形成空间立体的蜂窝网络,消除盲区及信号微弱区,最大化的利用无线网络的整体性。

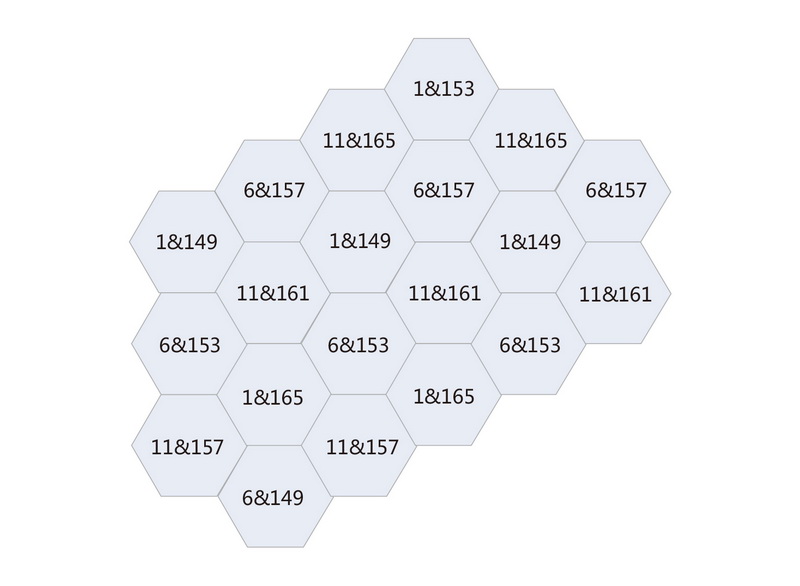

蜂窝部署方式是WLAN 网络部署的基本原则,如下图所示。需要尽量隔离同信道的覆盖范围,提高同信道的复用率。

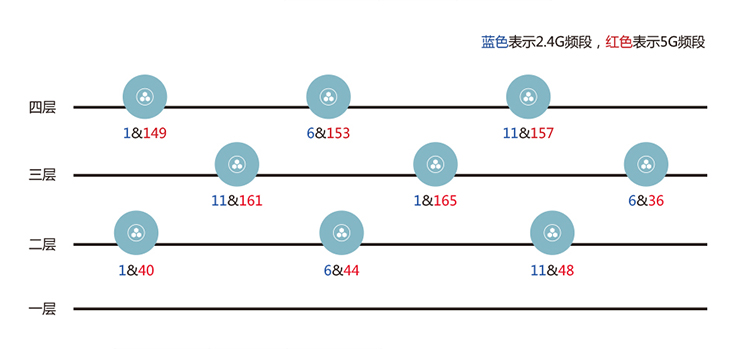

楼宇安装信道划分方法,如下图所示:



AP功率调整将依据现场实际环境规划。





9、无线AP  IP地址分配和安全设置

IP地址分配采用设备管理地址静态化,用户IP自动获取的原则,根据业主现有IP资源合理规划。IP地址段划分根据现场实际环境,弱电机房上联交换机具体配置作相应的设定。

安全设置将依照要求具体设置,如果有需求使用外部认证系统需要外购不包含在本方案中。

为保障每个客户端的上网体验及合理分配有限的网络出口带宽,将依照实际环境及要求对每个STA做限速。虹联无线可以为不同的客户量身设定不同的带宽速率(上传/下载),限制总数数据流量或使用时间。



10、系统供电设计

需业主提供一个相对独立的220V交流电源,电源波动范围应小于±20%,容量应大于300W,所提供的交流电源直接引出至相应楼面的交流配电箱,经配电箱内的空气开关连接至交流电源插座,为相应的网络设备供电。

交换机:根据实际需要安置与中心机房或接入层弱电井中,均采用220V10A电源,从相应的交流配电箱中用3×1.5mm铜芯电源线引出,接至设备上。交换机选型依照目前楼层弱电机房能提供的端口分别接入千兆POE交换机。

AP:安装于指定布点位置中,本次方案采用POE供电,通过网线与POE供电器进行连接供电。

11、系统标签设计

对每个设备和每根电缆的两端都要贴上标签,根据设计文件的标识注明设备的名称、编号和电缆的走向。各种设备标签的编号格式如下:

APAP-nF-m

起始端:TO-设备编号

终止端:FORM-设备编号

注:以上 n表示该安装的楼层,m表示设备的编号。设备的标签应贴在设备正面容易看见的地方,对于室内AP,标签的贴放应保持美观,且不会影响AP的安装效果。



12、网络设计技术规范

13、现场建筑、地点、电磁环境勘测数据

14、中华人民共和国卫生部颁发的“环境电磁波卫生标准”

15、当地地理、气候条件

16、用户审计原则

根据互联网安全保护技术措施规定(公安部令第82号)要求,对建设的能够访问互联网的无线WiFi用户要进行实名制认证,记录并留存用户登录和退出时间、登录号码、账号、互联网地址或域名、系统维护日志等信息;上述信息要求保存180天记录备份,建议将日志统一集中管理,并保存180天。



四、无线点位设计

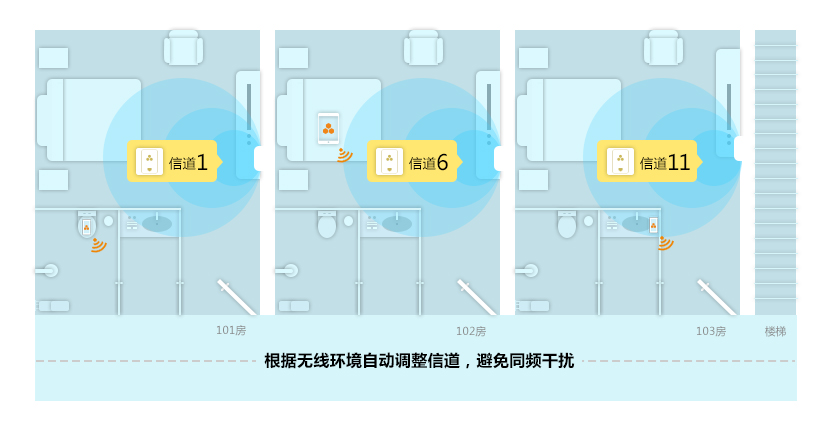

1、面板式无线云AP:宿舍接入环境密集、墙壁阻隔较多,对无线信号的衰减相对较大,推荐每个房间部署一台面板式无线云AP。如下图所示:

配置清单

地点

型号

规格

单位

某区域

面板式无线云AP

2.4GHz  300Mbps 室内型面板式智能无线云AP 100mW,面板接口LAN、内置2dBi天线、支持48V标准POE,夹具配件,0.2Kg

核心路由器

智能无线云AP无线接入控制器+核心路由器(管理100个云AP1000个用户,集中管理(商家、设备、用户),认证管理(短信需要平台支持、微信、帐号),1U19英寸可上架,5.5Kg)可选

核心交换机

POE交换机

高性能POE供电交换机,支持IEEE802.3af/at,防雷(可选8口、16口、24口)

16+2G拷贝

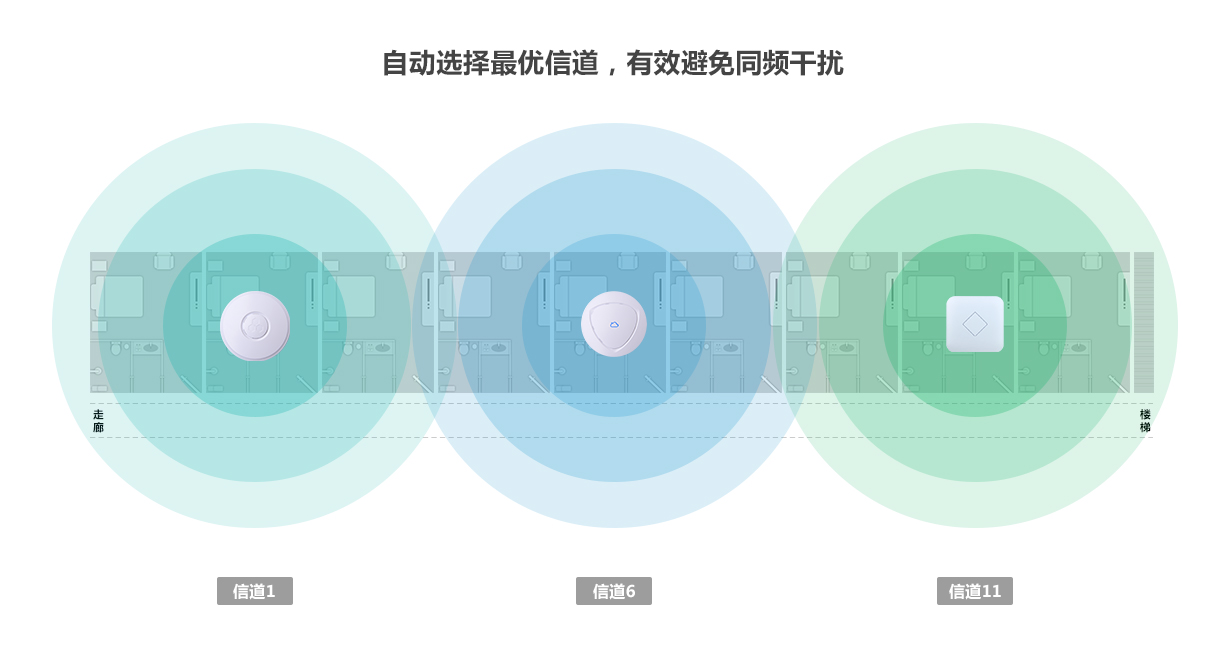

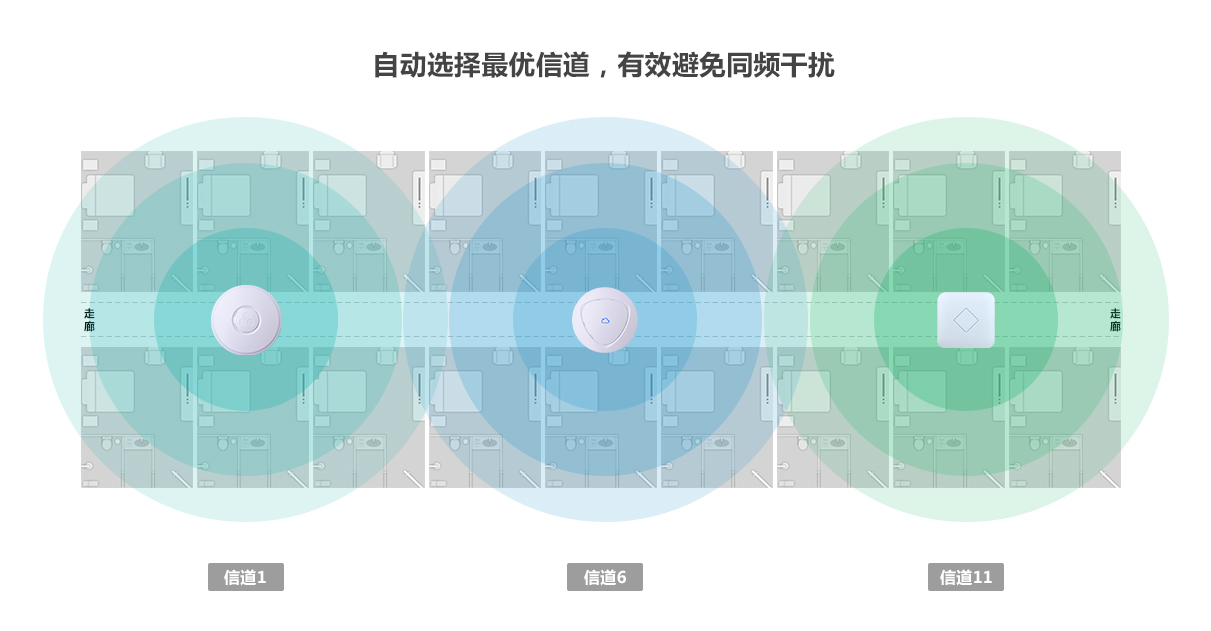

2、吸顶式无线云AP:对于成本考虑或者宿舍面积较小的场景,推荐在过道上部署一台吸顶式或者壁挂式无线云AP。如下图所示:

单边房间



两边房间



配置清单

地点

型号

规格

单位

某区域

吸顶式无线云AP

2.4GHz  300Mbps &5.8GHz  450Mbps室内型吸顶式双射频智能无线云AP2.4G500mW5.8G200mW,分体式23V POE电源、2LAN口支持POE级联供电、内置5dBi环形天线、夹具配件,0.6Kg

核心路由器

智能无线云AP无线接入控制器+核心路由器(管理100个云AP1000个用户,集中管理(商家、设备、用户),认证管理(短信需要平台支持、微信、帐号),1U19英寸可上架,5.5Kg)可选

16+2G拷贝

核心交换机



POE交换机

高性能POE供电交换机,支持IEEE802.3af/at,防雷(可选8口、16口、24口)

16+2G拷贝



3、户外覆盖

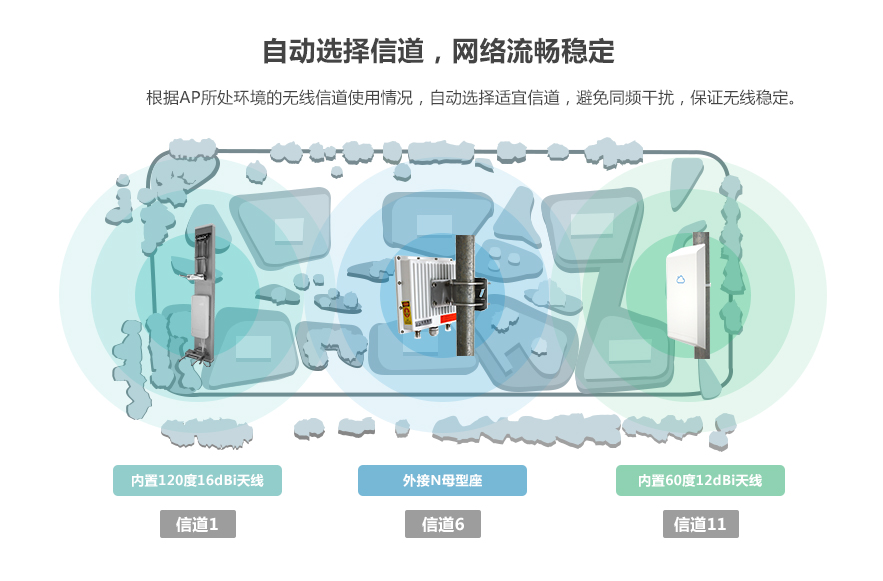

根据的实际需求和户外环境要求,可以采用单频2.4GHz  300Mbps 或者双频2.4+5.8GHz   600&1200Mbps室外型天线一体化或者可以外接天线型的无线云AP进行室外大面积覆盖,如下图所示:




具体覆盖面积如下:

覆盖范围/有效范围

环境

终端接入设备

r100米(非常好)

视距

智能手机

r200米(好)

视距

智能手机

r300米(一般)

视距

智能手机









增值应用

1、  无线上网

    采用Redwave无线云AP对整个区域进行无线覆盖,让用户可以通过移动终端设备连接WiFi高速上网。做到统一管理、无线信号、上网速度、无缝连接、差异化体验、网上门户等多方面的优质服务。



2、  无线营销

    Redwave云平台支持多种Wi-Fi认证方式,如Portal认证、微信连WiFi认证、短信认证等多种认证方式。而某运营方可在客户通过移动终端连接店内WiFi的认证页面,进行广告投放,可根据不同人群投放不同的广告,提升某运营方自媒体价值、提升销售业绩与转化率。



3、  微信吸粉

    虹联·公众号推广平台是国内领先的微信公众号加粉交易平台,通过腾讯认可的微信连Wi-Fi加粉方式,引导用户在关注公众号的前提下得到免费上网服务。可以分场景、分性别、分区域多维度实现精准加粉。虹联无线已覆盖全国机场、高铁、车站、学校、商场、酒店、餐厅、会所、医疗、房产、娱乐等各类场景,满足各种公众号的人群加粉需求,真正做到只加真粉、活粉。



4、  客流分析

    Wi-Fi客流分析系统是基于WiFi探测技术、物联网、移动互联网和云计算等先进技术识别实体店附近已开启 WiFi 的智能手机或者WiFi终端,提供探针、定位、大数据BI分析展现及数据接口能力,分析发掘隐藏在客流数据中的价值,帮助商家分析商业实践活动的实际效果,深度搜集并挖掘客流数据,消除成本浪费,提升商业价值。



5、  Wi-Fi VOIP

   在现有的无线云AP覆盖下,可以实现无线VOIP业务,提高企业服务质量和生产效率,降低运营成本,从根本上改变传统的商务处理进程。需要增加无线语音客户端设备、后台IP-PBX设备,这里不做详细描述。



6、  无线监控

监控点采用无线网络摄像机,通过无线云AP覆盖系统将监控信息回传到某楼盘的监控中心,楼盘外围监控可以采用Redwave 11N无线网桥系列产品回传。

详细的方案可以浏览《Redwave_建筑工地无线视频监控系统解决方案》文档



7、  物业管理相关的应用

物业管理网络、IP多媒体通信、IP广播、无线安保系统、车库停车管理

*Wi-Fi考勤系统

*Wi-Fi巡更系统
