Redwave_化工企业无线覆盖及应急电话调度系统V1.1

2020-03-08 19:38:06

我国大型化工企业在目前的厂内通讯方式,一般仍然采用传统的有限传输方式,即依靠有线通讯电缆来传输信号,配合以传统的程控交换机、防爆电话、防爆扬声器等设备终端设备来实现防爆区与非防爆区之间的通讯。这样的通讯系统庞大,线缆众多不易于人员维护,加之厂区内部腐蚀性气体,工作环境,自然环境等经年累月极容易造成设备的线缆损坏,影响通讯,由于是有线电缆连接在事故发生时更加容易遭受破坏。一旦通讯中断,对企业的事故救援,员工的人身安全,都造成巨大的损失。所以要大力发展无线通讯网络在化工企业中的应用。


方案设计

Redwave®虹联针对现代化工企业而设计的无线覆盖及应急电话调度系统,集无线覆盖、无线传输、调度管理、应急电话、应急广播、广播喊话、联动报警(消防、视频)、办公通讯、无线巡检、外网互通等专业多媒体融合通信调度管理系统,系统能与其它系统深度融合应用管理,提高管廊的信息化管理水平,有效降低企业运营管理成本,提高日常工作效率与应急处理能力。


系统功能

  通信功能:实现井上、井下无线覆盖,支持移动终端之间通话,支持移动终端与外网的行政电话、公网手机互联互通。

  调度功能:实现有线/无线调度一体化,支持对无线手机的强插、强拆、组呼、群呼、监听、录音。

  融合功能:为其他系统接入提供网口、光口、4G无线接口等。

  增值功能:通过安装APP实现移动办公、远程诊断、视频会议、安全巡检、辅组决策。


系统应用

  系统结构简单,组网方便:只需将设备接入内部网络即可构成功能强大的数字化通讯系统。

  双网双通:采用光纤环网和无线局域网相结合的模式,提高了传输效率和稳定性,极大的保障了通讯能力。

  操作简单,一键响应:无需记号,一键呼叫快速响应;摘机3S自动呼叫监控中心,也可选择手动拨号呼叫。

  一系(统)多用:解决了传统对讲单一模式的弊端,融合了有线紧急对讲系统、广播系统、调度系统、监控系统、视频联动,办公通讯、外网互通等系统系统功能为一体,减少财力、物力和人力的输出,降低了工人的作业难度。

  增强管理,灵活指挥:通讯录科学管理,来电自动弹屛形成视频联动,可监控、监听、录音、翻听、查找、统计与记录、拆讲、插讲、广播音乐,还可单呼、群呼、组呼等,解决了工作人员长期盯屛容易产生疲劳等的问题,加强了统一管理和调度指挥,也有利于无纸化办公操作,树立和提高企业形象。

  安全可靠性高,救援现场的“指挥家”:系统具有事件检测功能,保障报警和处理过程的及时高效,通过广播等功能,在紧急事件或异常情况发生时保障管廊内部人员的生命财产安全。

  加强了统一管理和调度指挥,也有利于无纸化办公操作,树立和提高企业形象。


系统设备

化工企业无线覆盖及应急电话调度系统由调度中心部分融合通信调度服务器、触摸屏调度台、录音服务器、广播主机、无线接入控制器、无线定位服务器;接入端部分防爆无线基站、无线基站、IP本安型扩播电话、IP扩播电话;终端部分Wi-Fi定位标签、Wi-Fi电话、Wi-Fi机器人等设备组成。

融合通信调度服务器

    KTJ102DS融合通信调度服务器以VoIP协议为基础开发,构建于Linux操作系统平台上,提供稳定可靠的软交换能力。支持SIP协议、支持NAT穿透、支持多种认证方式。系统业务开发基于JAVAFlash流媒体Server,通过RTMPHTTP协议传送音、视频数据,完全是B/S架构,使得它可以无缝地与基站相衔接,提供语音、视频、短信、图片、电子传真、会议、录音、IVRTTSRadius计费接口等丰富的增值业务功能。并具有无阻塞交换能力,注册用户容量可达5000门。

    核心模块可以位于私网中,保护系统不受外部网络侵害。支持分布式的组网方式,支持NAT/Firewall穿透功能,并可以穿透多重NAT,支持互不相通网络通过系统互联。融合通信调度服务器支持负载均衡和冗余备份功能,可提供稳定可靠的接入级运营服务。系统具有功能丰富的Web配置、集中网管功能,满足多种方式的运营需求。

触摸屏调度台

HL-TKB系列触摸屏调度台由触摸屏控制主机、数字调度电话机和触摸屏组成。触摸屏调度台是实现所有调度功能的核心设备之一,调度功能指令操作如:一键呼叫、电话接听、一键呼叫、强插、强拆、监听、组呼、全呼、广播通知、终端状态监控、用户管理等功能。

HL-TKB系列调度台,设有功能区和用户区,功能区设有广播区、无线调度区、有线调度区及客户定制的特殊应用区由用户,用户区由个键盘按键代表一个用户,呼叫时只需按下相对应的用户键,不需要在调度话机上拨号,做到一键到位、精确快捷,大大减少操作时间提高工作效率,调度员还可以通过调度台观察所有调度用户的活动状态,进行精准指挥调度。

触摸屏数字调度键盘特制专用工业控制嵌入式主板,系统采用高性能嵌入式ARM 处理器。触摸屏采用工业级高清晰度数字化全方位度可视的液晶触摸屏(TFT真彩),液晶屏亮度可调,视角可根据需要调整。调度台尺寸有27英吋、22英寸、19英寸15英吋,也可根据用户需定制。


特点:

  界面中文显示,状态丰富、友好,操作直观方便;

  Windows操作系统实现图形化人机操作界面,操作界面任意扩展到1024键位;

  外观简洁、大方,是未来调度管理的首选产品;

  界面采用滑屏操作,简洁、快捷、精准、明了。


无线接入控制器

    HL-AC3000是一款智能无线云AP无线接入控制网关产品。HL-AC3000支持集中管理(云AP)、认证管理(用户)、营销管理(广告)、溯源管理(安全)、探测管理(探针)、计费管理、定位管理、广告和内容运营、社交平台运营、大数据分析为一体,具有覆盖信号强,接收灵敏度高,覆盖距离远等特点,可广泛应用于连锁企业、酒店宾馆、商业(商场、KTV、会所、餐厅、咖啡厅)、银行、医疗、景区、学校等商业应用无线网络。

    HL-AC3000支持支持TR069接口的可视化网管:集中管理(商家、设备、用户),认证管理(短信、会员帐号、免认证等多种认证方式)。



无线定位服务器

    智能无线云AP定位服务器(定位管理),实时位置监控、历史轨迹回放、SOS 告警位置监控、电子围栏告警监控、视频联动、*生命体征监控(心率、运动状态)、报表分析。




防爆无线基站

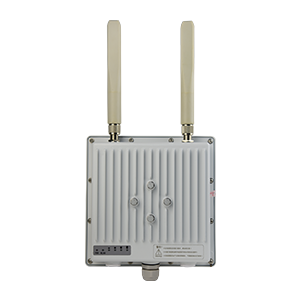

    KT579EX系列防爆无线基站,可以提供符合802.11a/b/g/n/ac标准的无线网络设备(可选300/600/1200Mbps),KT579EX-N是采用11N技术2x2单发单收无线架构,支持空中速率高达300Mbps,实际数据速率高达95Mbps以上,支持胖/AP模式,可独立工作也可通过智能无线接入控制器进行集中管理。在地面、井下可以提供无线上网功能,支持终端定位功能(支持覆盖+探针或者全频探针),将扫描到的周边的Wi-Fi终端的信号强度传送到定位服务器(Position Server)。

    KT579-EX防爆无线基站的防爆等级 Ex d IIB T6 Gb,适用于具有IIAIIBIIC级,引燃温度组别为T1-T6组的1区、2区可燃性气体或蒸汽与空气形成的易燃易爆场所。特别适用于化工、制药、石油化工及能源等行业的危险品生产,物流、仓储等环节,以及石油天然气开采平台、石油天然气存储场地、地下管廊等应用场景。




无线基站

    2.4GHz 300Mbps 矿用无线AP(可选双频设备),可扩展5.8GHz无线模块,提供无线上网功能,支持终端定位功能(支持覆盖+探针或者全频探针),将扫描到的周边的Wi-Fi终端的信号强度传送到定位服务器(Position Server):Redwave虹联无线智能云AP设备采用了独有的快速切换通信技术,在多个无线智能云AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游。



4G终端设备:矿用本安型手机,用于语音、视频通话。可以安装各类矿用手机软件APP,作为扩展应用;



定位标签

 智能型2.4GHz有源Wi-Fi电子标签。该产品外形美观,携带方便。适合各种场景下人员(老人、儿童、员工等)和资产定位,其配备的125K低频接收模块或蓝牙模块,可以稳定的实现高精度的定位。本产品具有识别距离远、携带使用方便、工作时间长、功耗低、防冲突、免维护、可充电等特点。




扩播电话

HAT86(XII)P/T型扩播电话支持TCPIP通信协议接入,用于户外恶劣、噪杂、高污染环境使用的特种电话机。HAT86(XII)P/T型扩播电话密封性好,防水、防尘、防盗、防腐蚀,经受敲击、高温,低温、扭拉等不破裂,不变形,整体式结构,外形美观大方。广泛应用于电厂、洗煤厂、变电所、管廊、工矿、码头、高速公路、生产现场等室外环境较恶劣的场所。



本安型扩播电话

KTK12IP本安型扩播电话属本质安全型设备,支持TCPIP通信协议,KTK12本安型扩播电话采用DSP数字信号处理器通过降噪计算方法,对信号进行处理,然后输出清晰的语音信号送入功放,在高噪声环境下可获得良好的通话效果和扩音效果。

KTK12本安型扩播电话特别适用于易燃易爆、高噪声、高潮湿环境如煤矿、隧道、化工、码头、发电厂管廊等场所,KTK12IP本安型扩播电话作为调度应急扩播通信及报警通信终端使用。能有效解决工作区域内环境噪声大且人员流动性大的通讯问题,具有安装使用方便、通话质量好、消除呼叫盲点等优点,可以提高工作效率,确保现场生产安全。
